直流電力計測ソフト PC Power

電力計測ソフト PC Powerは,パソコンに接続したデジタルマルチメーター (SANWA PC-20)を2台使用し,電流と電圧を同時に計測して データをパソコンに取り込み,リアルタイムで電力を計算表示するソフトです. 自転車人力発電機をはじめ,様々な直流電力の計測に利用可能で, 学校での体験授業やイベントでの発電競争で活躍しています.

交流の電力測定はエコワットやワットチェッカー,省エネナビなど 高機能の測定器が廉価で入手できますが, 小学校,中学校の 直流の電力を測定できる機材で,学校で利用しやすいものがないことから, デジタルマルチメーターを利用することにしました. メーカー(三和電気計器株式会社)が提供しているVisual Basicのソフトを一部利用し 高知工科大学の学生が作成しました.

ご注意下さい 三和電気計器株式会社のPC接続ケーブルがWindows7対応のKB-USB20に 更新されました.本ソフト PC Powerは,すでに製造中止となった 旧接続ケーブルKB-USB,およびKB-USB1のみの対応です. デジタルマルチメーター本体は同じPC-20ですが, 現在製造されている接続ケーブルKB-USB20には対応しておらず, 動作しません.したがってWindows7以降のOSでは動作しませんので ご了承下さい.

pc power

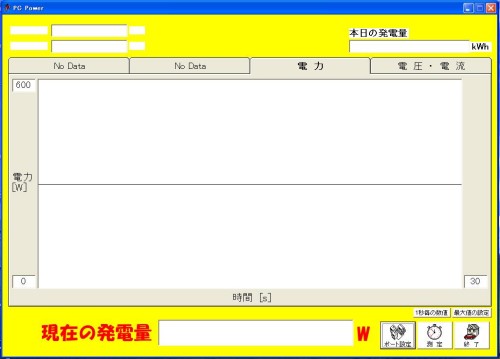

PC Power 2.0

PC Power 2.0は高知工科大学で作られたフリーソフトです.
ダウンロードして,是非活用してください.
ダウンロードは下記のリンクからできます.

ファイルをダウンロード


使用したご感想など,メールして頂けると幸いです.
是非ご感想をお聞かせください.

■□■マニュアル,使用方法など■□■

●必要なもの
---USBポートが二つあるノートPC(デスクトップ可)
---テスタ SANWA PC-20二台
---テスタオプション KB-USBまたはKB-USB1二本
------注意!現行機種のKB-USB20では動作しません
---発電機等,電源となるもの
---電球等,負荷となるもの
---これらの機器を繋ぐ中継部分


まずは,装置の接続を行います.
テスタ二台のうち, 片方を電流計として, もう片方を電圧計として使用します.
電流計は,直列に,電圧計は並列に接続します.(図参照)
装置の中継部分は,基盤に半田付けするなどして,各自用意してください.
テスタの接続方法

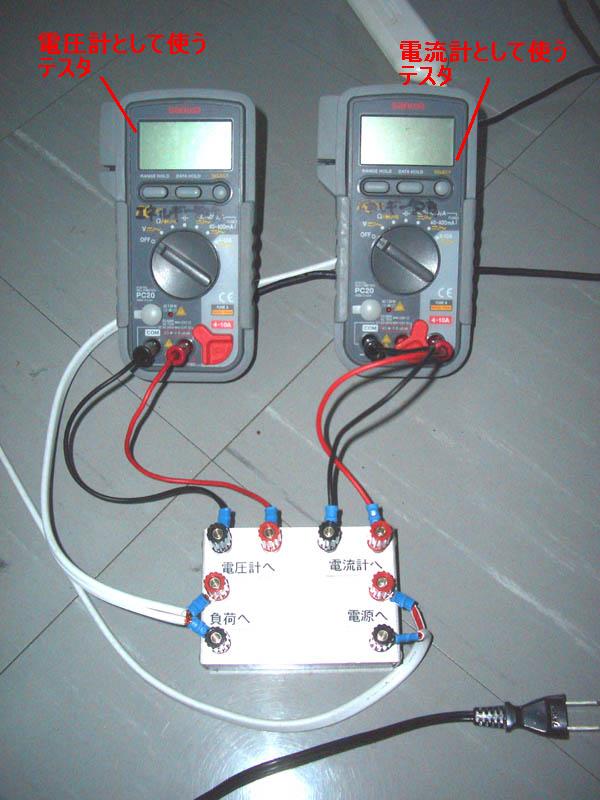

↓↓ 実際につないだ写真 ↓↓

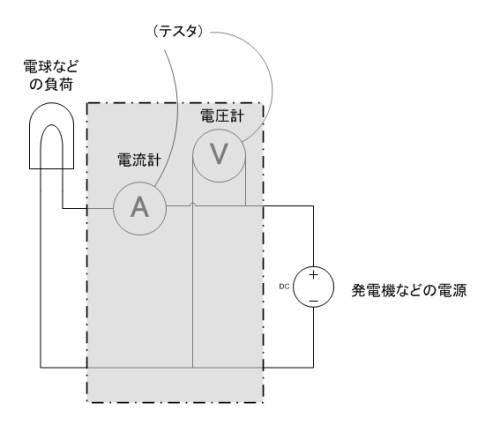

接続図
(※クリックすると大きい画像で見れます※)
↓↓ テスタの接続 ↓↓

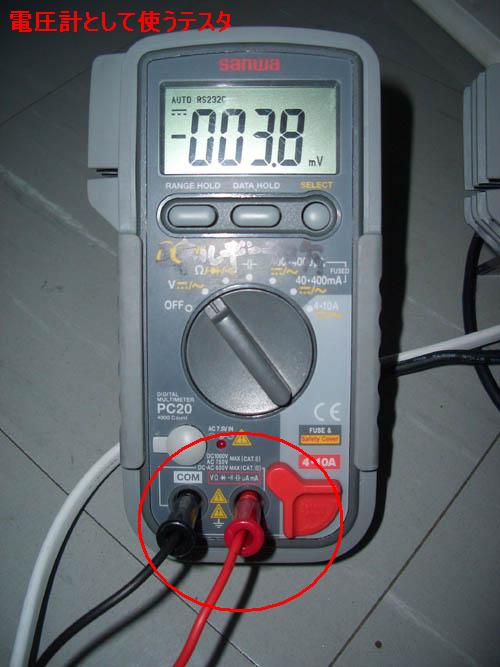

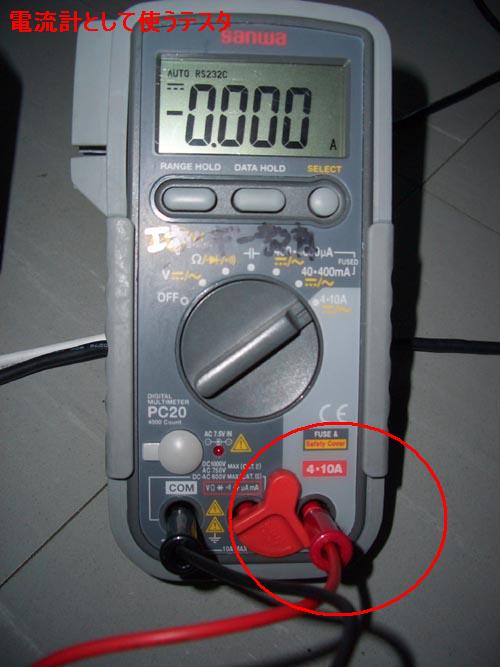

電圧計 電流計
左が電圧計,右が電流計です.
(※クリックすると大きい画像で見れます※)


■□■PC Power2.0の使用方法マニュアル■□■
下記リンクをクリックして参照してください.

HTMLマニュアル


PDF版も用意しました.印刷する場合には,コチラがお勧めです.
下記リンクを参照してください.

PDFマニュアル
